德國德馬吉5軸
DMC 60 T | 帶回轉托盤交換裝置RS3的五軸聯動加工中心
小型加工中心。DMC 60 T是DECKEL MAHO推出的5軸小型加工中心，它以其獨特的設計而給人以深刻印象：結合小型托盤更換裝置的一體式結構。其各軸的高動力性、很短的dao片對dao片時間以及150° 轉動范圍的銑削頭為個性化的生產任務保證了生產效率。而所有這些均具有價格/性能比。50 米/分的快速行程和X、Y和Z軸上可達0.6 g的加速度，還有≤ 4秒的dao片對dao片時間，為工件生產提供了先決條件。所集成的12,000 rpm和28 kW功率的電動主軸以及121 Nm的扭矩，確保了本機床的強大的銑削能力。模塊化設計的可擴展dao具庫作為標準配置，帶有30個SK 40的位。旋轉的托盤更換裝置允許工件的裝夾與生產運行時間并行。

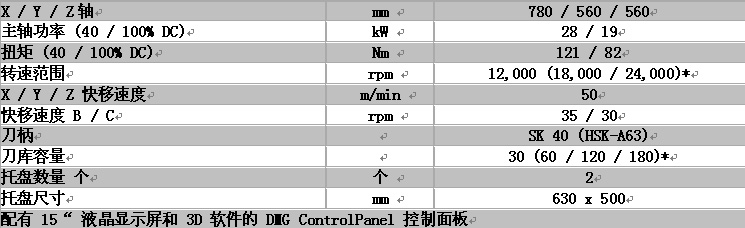

DMC 60 T | 技術數據與特性
DMC 60 T的控制系統
Siemens 840D powerline
高動態性能和高精度確保了生產和模具制造的結果。各種功能的組合運用，如晃動監控，速度和加速度預控，計劃和dao具定位利用了高新科技，以適應在生產加工中對速度、精度和表面質量不斷變化的要求。ShopMill 的自我解釋型操作指南使編程和簡單操作無需了解 DIN 知識。生產效率各方面都得以很大提高，包括編程、操作和加工 — 來自于SIEMENS 先進數控技術的支持。
要點
•圖文并茂的在線支持->3D 工件圖形卡 / 3D 截面顯示
•應用范圍廣泛
•模塊化數控系統 840D，適用于各種擴展情況
您所獲益
•Powerline 性能好，操作效率高
•無需附加文件的簡單互交式編程
•豐富的固定循環 / 預先保證了安全性
•全面的dao具管理功能
Heidenhain MillPlus IT
HEIDENHAIN 為所有的銑削和車削提供控制解決方案。HEIDENHAIN 公司數控技術是其與 DECKEL MAHO 和 GILDEMEISTER 公司緊密合作和常年經驗積累的結果，包括了機床適合的系統技術和面向?qū)嵺`的操作編程技術。加工循環周期短，可控制 5 軸聯動的高精度運動控制，操作界面反應快以及采用 Windows™ 系統的自由的處理器系統 (選配) 使其在所有領域都表現出強勁的性能。豐富的功能及在速度、精度和表面質量方面的驚人的優勢，加之專門的 5 軸循環技術，使 HEIDENHAIN 成為模具制造的專家。
•自由輪廓編程和切削循環，擴展了銑削控制的功能
•帶托盤零度工作臺，優化了自動控制
VIO 210 | 適用于每一位用戶的調整裝置
用于直徑不超過ø 420 mm 的dao具。VIO 調整裝置的性能可達到很高的要求。嵌置在形狀穩定、加筋抗扭的鑄造結構內的機床底座也可保證佳調整質量。采用攝像機以及高科技 Microvision II 或 Microvision III basic 圖形處理系統測量dao刃可確保精度高。配置相應的軟件可把測得的dao具數據迅速、直接、無差錯地傳輸給機床控制系統。
