超高精度測量機
滿足客戶需要的超高精度測量機
源自德國LEITZ品牌的REFERENCE 具備非常高的掃描效率，可以為具有復雜幾何形狀的工件提供測量解決方案。采用LEITZ 的TRAX 測頭技術，具備極高的測量精度、重復性好。配置當今功能完善的軟件之一：QUINDOS，使得用戶在完成箱體類工件測量的同時，還可完成包括多種曲面元素，諸如葉片、齒輪和壓縮機螺桿以及輪廓、自由曲面等多種復雜幾何形狀的測量。
三維掃描測頭系統，顯著提升了機器的性能
Reference 系列測量機是一款具備高性價比的掃描測量裝置，可完成各種復雜的測量任務，配備由Leitz 研發并制造的三維測頭系統。
Reference 既可執行單點測量來完成典型的測量任務，也可以高速掃描的方式輕松應對復雜的形狀輪廓測量。
Reference 的測量精度和其通用性很大程度上取決于所配備的三維測頭系統，在每次測量操作中，該測頭系統都將在被測工件表面的法向量方位上，在XYZ 三個方向自動且同步地測量工件表面。測量中各軸不需鎖定，這意味著測頭將始終垂直于被測工件的表面，而工件表面法向量的實際方向根據每個測量點來決定，這樣測頭的偏移就可以計算出來并加以補償。
QUINDOS ，世界上功能強大的計量軟件之一
與QUINDOS 軟件聯機后，Reference 不僅適于測量箱體類零件，也可快速方便地完成復雜幾何量的測量，如蝸輪葉片，齒輪，螺桿，螺旋壓縮機轉子，步進齒輪等，快速而又
reference 的技術參數：

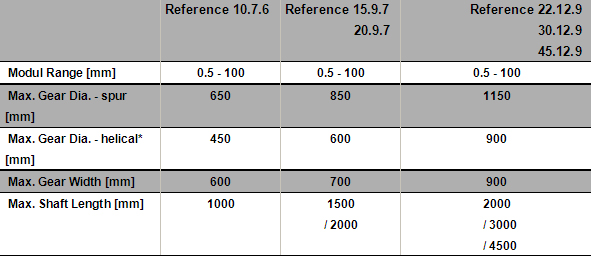

用LEITZ REFENCE進行齒輪檢測--相關技術指標：
Reference 系列測量機集幾代坐標測量機的先進技術優點于一身。
設計上更為簡練，并經過驗證，其零件數量較普通的測量機少20%。
因此：
– 穩定性更高
– 維護減少
– 可操作時間更長
成本降低
基于計算機輔助設計，如有限元分析(FEA) 或模式分析，在偏差，振動影響以及機器動態性能方面加以優化。
通過TRICISION™ 技術，降低了機器的重心，而同時軸承跨距相比傳統測量機更寬。
因此：
– 更好地控制各軸的運動，更好的測量精度，更佳的重復性
– 更高的加速度,更高的測量速度
Reference 測量機現有600, 700, 900三個系列，代表了Z 軸方向的行程。
1.全鋁合金強剛性的框架。
2.TRICISONTM 設計提供了剛性質量比，保證了高精密和長期穩定性。
3.質量很大穩固的花崗石工作臺，削弱了振動帶來的影響。
4.整個工作臺完全由一塊花崗石加工而成，并采用獲得專利的內置一體式燕尾形導軌，因而5.可獲得盡可能高的精度。
6.優化的彈性減振系統具有“可變硬度”，可把測量機從周圍環境的振動中隔離出來。
7.驅動裝置的工作點分布在移動部分的中心上。
8.高分辨率鋼制光柵的位置靠近導軌，保證了盡可能高的測量復現性。
9.獲得專利的重量補償系統。
10.由于Reference 支撐較小，且臺面高度較低，故在狹窄的空間內也可安裝使用。
11.可無限制地接近測量空間。
